01

02

上述電機類型1、2項均可控制，第3項干接點需定制，不推薦使用，我司窗簾開關控制原理與燈光控制原理一致，當按下開關時，輸出220V電壓，電機接收到電壓后正轉、反轉。

03

04

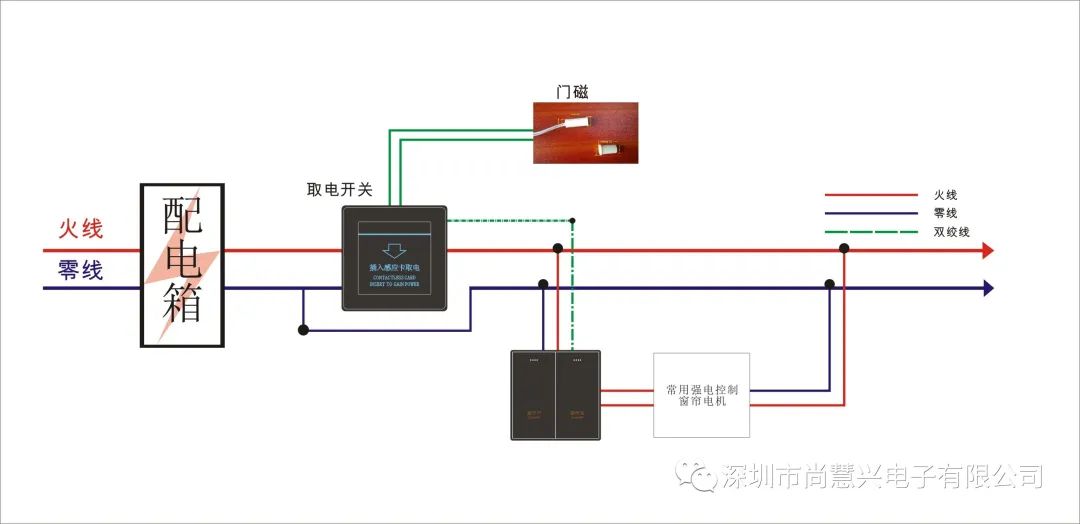

1）推門窗簾自動打開/關閉（需搭配我司門磁、取電開關、窗簾開關）

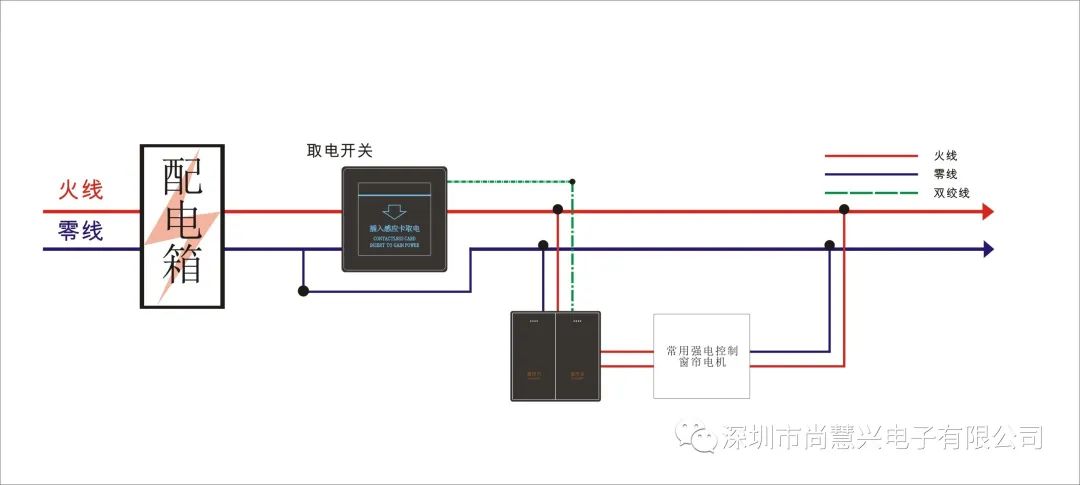

 2）插卡窗簾自動打開/關閉（需搭配我司取電開關、窗簾開關）

 3）明亮模式窗簾自動打開（需搭配我司智能開關、窗簾開關）

 4）睡眠模式窗簾自動關閉（需搭配我司智能開關、窗簾開關）

 5）拔卡窗簾自動關閉/打開（需搭配我司取電開關、窗簾開關）

 6）互鎖（我司窗簾開關均默認互鎖，窗簾開與窗簾關只能打開一個，避免電機燒掉）

 7）延時（我司窗簾開關均默認延時，窗簾開與窗簾關切換時自帶延時，避免電機燒掉）

 8）延時自動關閉（當按下窗簾開或者窗簾關，無需繼續操作，延時兩分鐘后自動關閉，避免電機一直在工作，也有效解決夜間開關背光影響客人休息）

05

1）以上布線說明為一個電機的線路，兩個電機需要相應增加布線，原理與第一個電機一致。2）使用開門、插卡窗簾場景，取電開關必須做成強電485的。
